32314-BA FAG

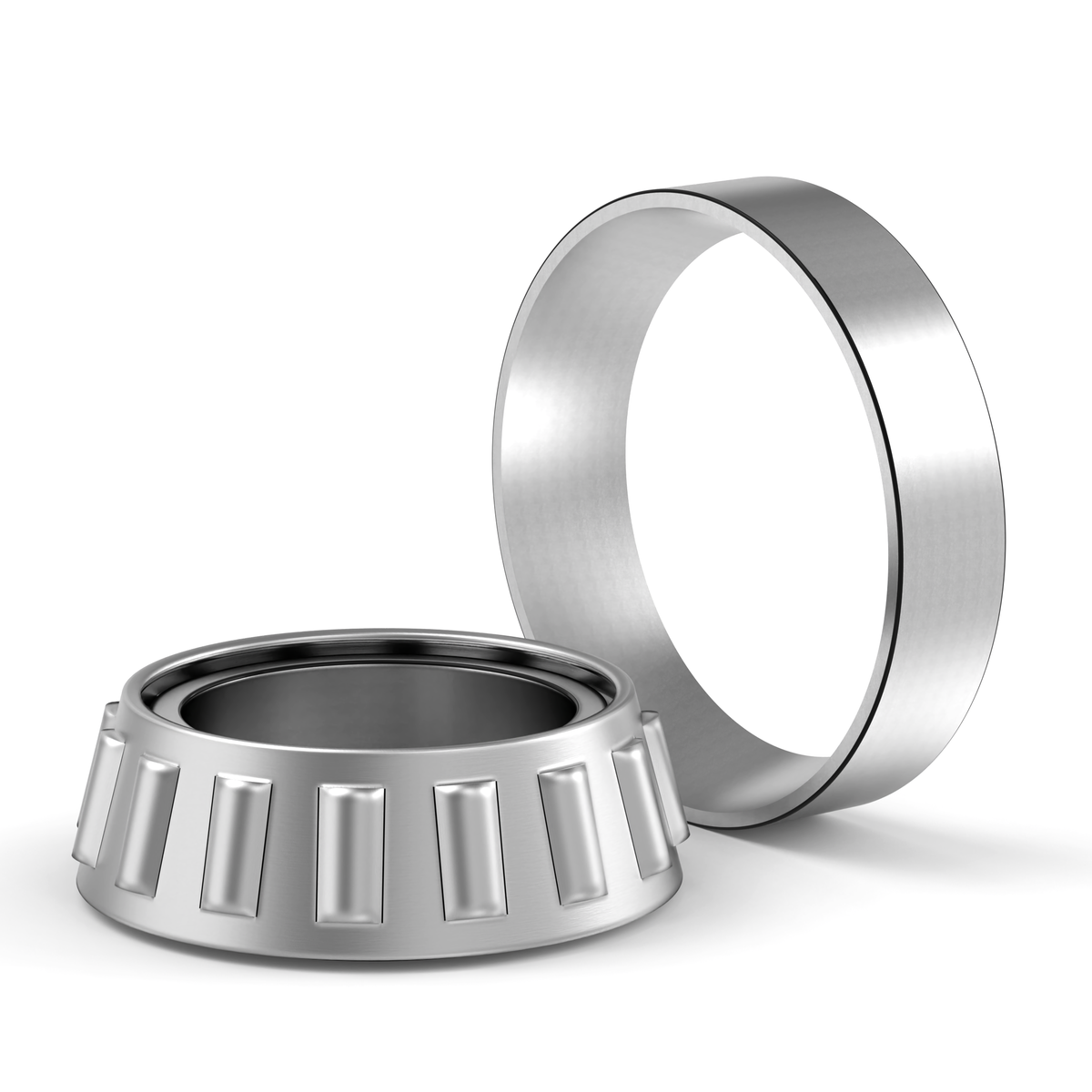

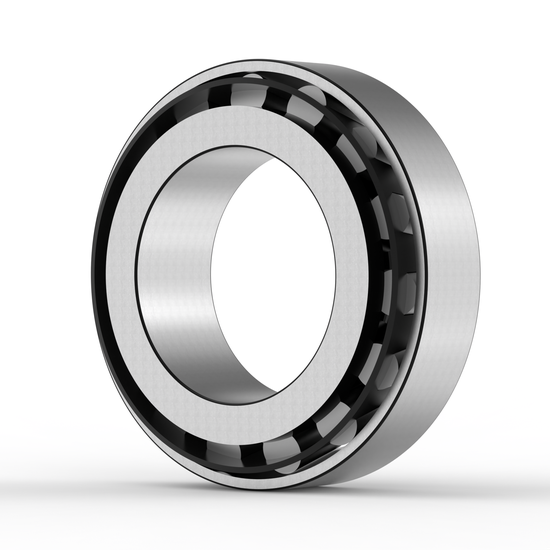

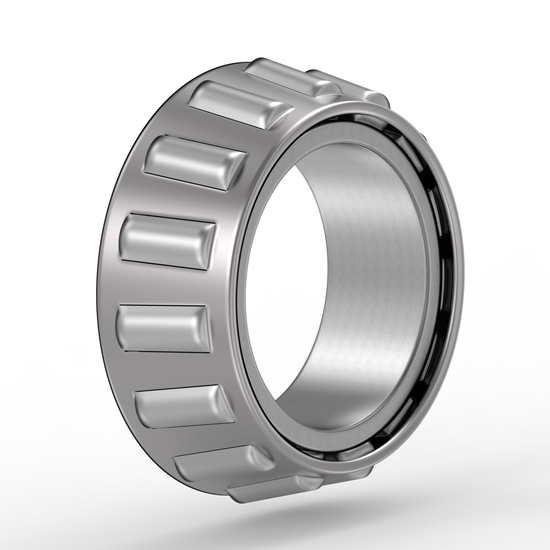

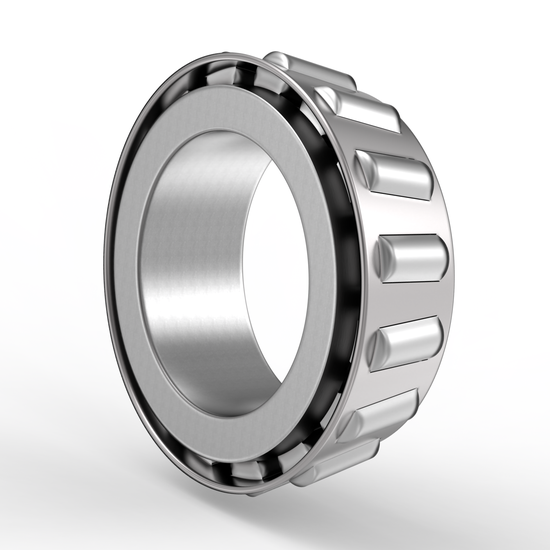

Kegelrollenlager Satz von FAG
Frage zum Artikel?
70 x 150 x 51 mm (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 0 | min. 1% | |
| 1 | min. 2% | |
| 1 | min. 3% |
Technische Basisdaten
| Breitenmaße: Innenring (B) mm 51,00 |
| EAN: 4012801081788 |
| Hersteller: FAG |
| Produkttyp: Kegelrollenlager einreihig |
| Synonym: 0190565830000 |
| Typenkennzeichnung: 32314-BA FAG |
| Anordnung: Standardausführung |
| Artikelumfang: komplettes Kegelrollenlager |
| Außendurchmesser: 150 |
| Breitenmaße: B 51 mm des Innenringes |
| Breite: 51 |
| Breitenmaße: C 42 mm des Außenringes |
| Gewicht: 4.494 g |
| Gewicht: 4.494 |
| Innendurchmesser: 70 |
| Breitenmaße: T 54 mm des Lagers |
| Temperaturbereich: -30 bis +120 °C |
Erweiterte technische Daten
| A Internal Design Modification |
| Außenmaße:(D) Zoll 5.9055 |
| Außenmaße:(D) mm 150,00 |
| BA Modified Internal Design, Increased Contact Angle |
| Begrenzungsdrehzahl (n G) "4650.0000" |
| Breitenmaße:(B) Zoll 2.1260 |
| Breitenmaße:(B) mm 54,00 |
| ECLASS number 23-05-09-10 |
| ECLASS2 number 23-05-09-10 |
| Einzelgewicht in (kg): 4.422 |
| Grundstatische Tragzahl, radial (C 0r) "395000.0000" |
| Innenmaße:(d) Zoll 2.7559 |
| Innenmaße:(d) mm 70,00 |
| Medias beschreibung Kegelrollenlager 323, Hauptabmessungen nach DIN ISO 355 / DIN 720, zerlegbar, angestellt oder paarweise |
| Präzision Standardpräzision |
| Radial Dynamic Load Rating Cr (N) 285000 |
| Radial Static Load Rating C0r (N) 395000 |
| Thermische Drehzahlgrenze (n ϑr) "3600.0000" |
| -30 °C Betriebstemperatur min. |
| 0,55 Grenzwert für Fa/Fr für die Anwendbarkeit der versch. Werte der Faktoren X und Y |
| 0,6 Statischer Axiallastfaktor |
| 1,1 Dynamischer Axiallastfaktor |
| 112 mm Führungsborddurchmesser des Innenringes |
| 117 mm Minimaler Durchmesser der Gehäuseschulter |
| 12 mm Minimaler axialer Freiraum |
| 120 °C Betriebstemperatur max. |
| 138 mm Maximaler Durchmesser der Gehäuseschulter |
| 143 mm Minimaler Durchmesser der Gehäuseschulter |
| 150 mm Außendurchmesser |
| 2,5 mm Maximaler Hohlkehlradius am Gehäuse |
| 2,5 mm Minimaler Kantenabstand an der breiten Stirnseite des Außenringes |
| 285.000 N Dynamische Tragzahl, radial |
| 3 mm Maximaler Hohlkehlradius an der Welle |
| 3 mm Minimaler Kantenabstand an der breiten Stirnseite des Innenringes |
| 3.600 1/min Thermische Bezugsdrehzahl |
| 395.000 N Statische Tragzahl, radial |
| 4,494 kg Gewicht |
| 4.650 1/min Grenzdrehzahl |
| 42 mm Breite des Außenringes |
| 44 mm Abstand Druckkegelspitze |
| 49.500 N Ermüdungsgrenzbelastung, radial |
| 51 mm Breite des Innenringes |
| 54 mm Breite des Lagers |
| 7 mm Minimaler axialer Freiraum |
| 70 mm Bohrungsdurchmesser |
| 82 mm Minimaler Durchmesser der Wellenschulter |
| 83 mm Maximaler Durchmesser der Wellenschulter |
| C 0r 395.000 N Statische Tragzahl, radial |
| C a min 7 mm Minimaler axialer Freiraum |
| C b min 12 mm Minimaler axialer Freiraum |
| C r 285.000 N Dynamische Tragzahl, radial |
| C ur 49.500 N Ermüdungsgrenzbelastung, radial |
| D 150 mm Außendurchmesser |
| D a max 138 mm Maximaler Durchmesser der Gehäuseschulter |
| D a min 117 mm Minimaler Durchmesser der Gehäuseschulter |
| D b min 143 mm Minimaler Durchmesser der Gehäuseschulter |
| T max 120 °C Betriebstemperatur max. |
| T min -30 °C Betriebstemperatur min. |
| T5GD070 Vergleichsbezeichnung nach ISO 10317 und ISO 355 |
| Y 0 0,6 Statischer Axiallastfaktor |
| Y 1,1 Dynamischer Axiallastfaktor |
| a 44 mm Abstand Druckkegelspitze |
| d =1 112 mm Führungsborddurchmesser des Innenringes |
| d =70 mm Bohrungsdurchmesser |
| d =a max 83 mm Maximaler Durchmesser der Wellenschulter |
| d =b min 82 mm Minimaler Durchmesser der Wellenschulter |
| e 0,55 Grenzwert für Fa/Fr für die Anwendbarkeit der versch. Werte der Faktoren X und Y |
| n G 4.650 1/min Grenzdrehzahl |
| n ϑr 3.600 1/min Thermische Bezugsdrehzahl |
| r 1, 2 min 3 mm Minimaler Kantenabstand an der breiten Stirnseite des Innenringes |
| r 3, 4 min 2,5 mm Minimaler Kantenabstand an der breiten Stirnseite des Außenringes |
| r a max 3 mm Maximaler Hohlkehlradius an der Welle |
| r b max 2,5 mm Maximaler Hohlkehlradius am Gehäuse |
| ≈m 4,494 kg Einzelgewicht |
