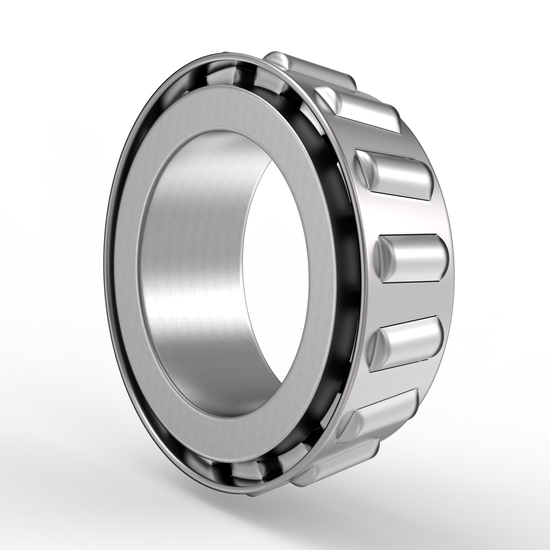

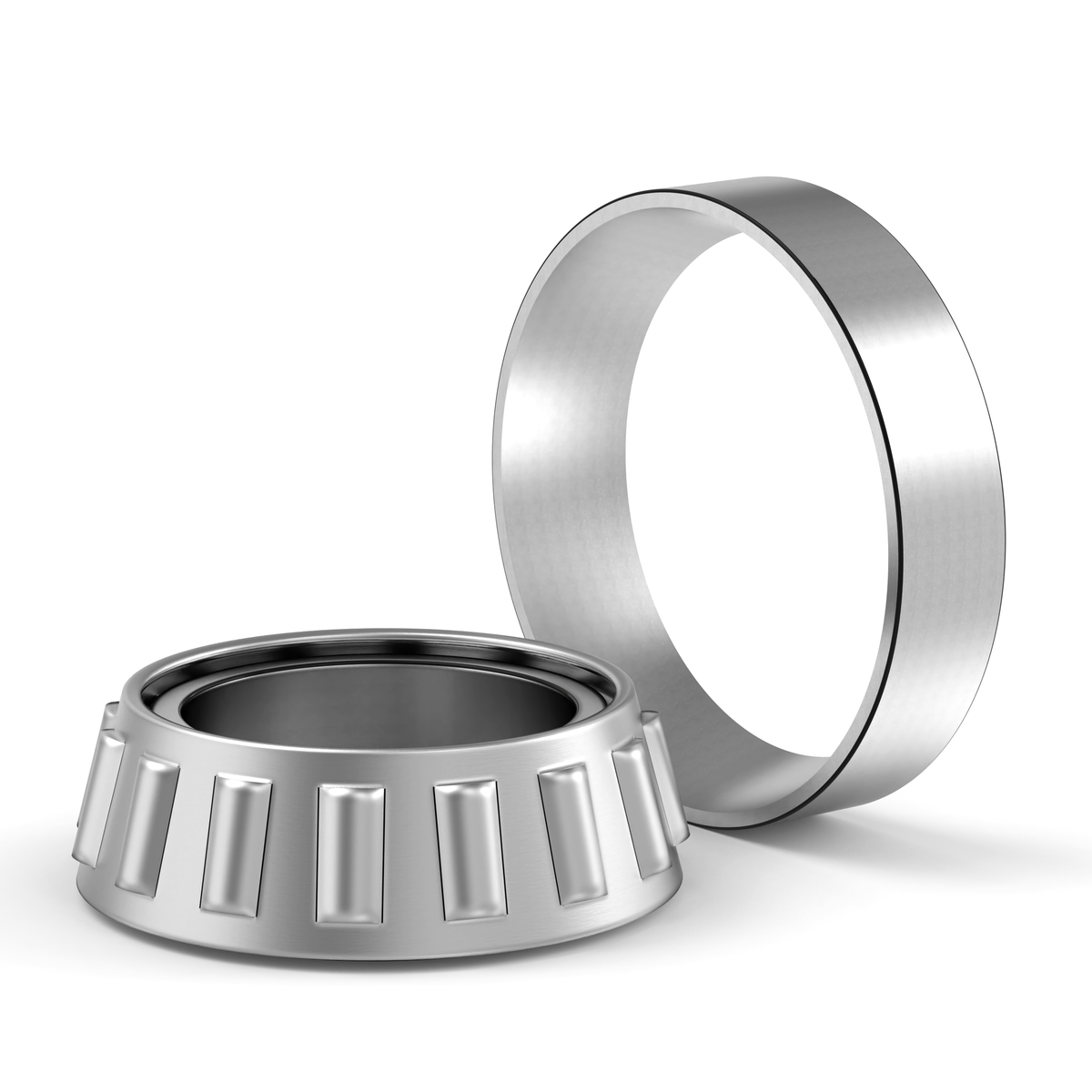

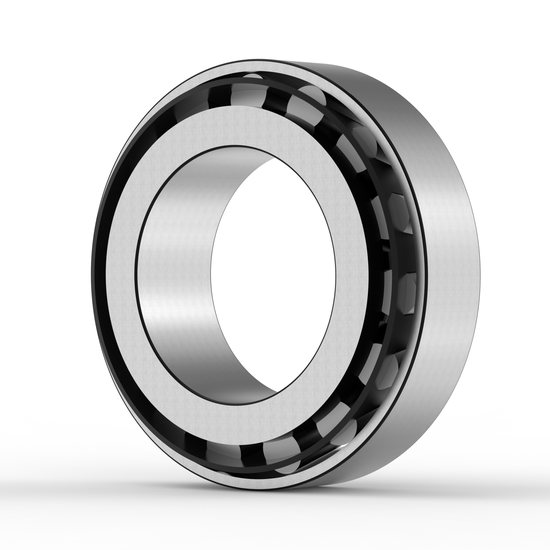

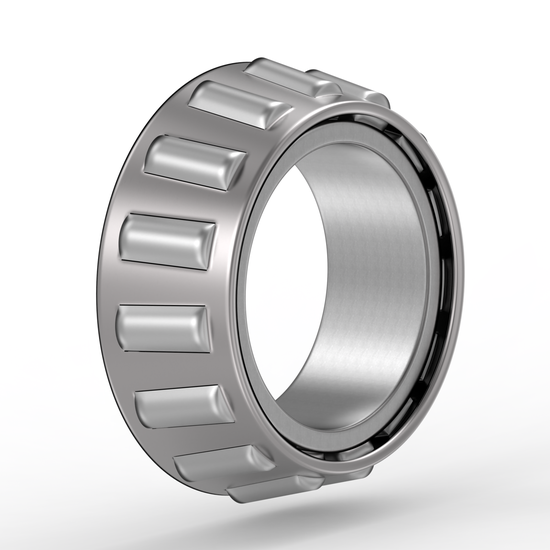

30304-A FAG
Kegelrollenlager Satz von FAG
Frage zum Artikel?
20 x 52 x 15 mm (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 6 | min. 1% | |
| 12 | min. 2% | |
| 19 | min. 3% |
Nachsetzzeichen
| A = geänderte Innenkonstruktion |
Auch bekannt als:
| • 30304 | |
Technische Basisdaten
| Breitenmaße: Innenring (B) mm 15,00 |
| EAN: 4012801036641 |
| Hersteller: FAG |
| Produkttyp: Kegelrollenlager einreihig |
| Synonym: 0167108430000 |
| Typenkennzeichnung: 30304-A FAG |
| Anordnung: Standardausführung |
| Artikelumfang: komplettes Kegelrollenlager |
| Außendurchmesser: 52 |
| Breitenmaße: B 15 mm des Innenringes |
| Breite: 15 |
| Breitenmaße: C 13 mm des Außenringes |
| Gewicht: 0.168 g |
| Gewicht: 0.168 |
| Innendurchmesser: 20 |
| Käfig: Stahlblechkäfig |
| Rollenreihen: einreihiges Lager |
| Breitenmaße: T 16,25 mm des Lagers |
| Temperaturbereich: -30 bis +120 °C |
| Toleranzklasse: Toleranzklasse P0/PN bzw. ABEC 1 |
Erweiterte technische Daten
| A |
| Außenmaße:(D) Zoll 2.0472 |
| Außenmaße:(D) mm 52,00 |
| Begrenzungsdrehzahl (n G) "15600.0000" |
| Breitenmaße:(B) Zoll 0.6398 |
| Breitenmaße:(B) mm 16,25 |
| ECLASS number 23-05-09-10 |
| ECLASS2 number 23-05-09-10 |
| Einzelgewicht in (kg): 0.178 |
| Grundstatische Tragzahl, radial (C 0r) "32500.0000" |
| Innenmaße:(d) Zoll 0.7874 |
| Innenmaße:(d) mm 20,00 |
| Medias beschreibung Kegelrollenlager 303, Hauptabmessungen nach DIN ISO 355 / DIN 720, zerlegbar, angestellt oder paarweise |
| Präzision Standardpräzision |
| Radial Dynamic Load Rating Cr (N) 34000 |
| Radial Static Load Rating C0r (N) 32500 |
| Thermische Drehzahlgrenze (n ϑr) "9700.0000" |
| -30 °C Betriebstemperatur min. |
| 0,168 kg Gewicht |
| 0,3 Grenzwert für Fa/Fr für die Anwendbarkeit der versch. Werte der Faktoren X und Y |
| 1,1 Statischer Axiallastfaktor |
| 1,5 mm Maximaler Hohlkehlradius am Gehäuse |
| 1,5 mm Maximaler Hohlkehlradius an der Welle |
| 1,5 mm Minimaler Kantenabstand an der breiten Stirnseite des Außenringes |
| 1,5 mm Minimaler Kantenabstand an der breiten Stirnseite des Innenringes |
| 12 mm Abstand Druckkegelspitze |
| 120 °C Betriebstemperatur max. |
| 13 mm Breite des Außenringes |
| 15 mm Breite des Innenringes |
| 15.600 1/min Grenzdrehzahl |
| 16,25 mm Breite des Lagers |
| 2 Dynamischer Axiallastfaktor |
| 2 mm Minimaler axialer Freiraum |
| 20 mm Bohrungsdurchmesser |
| 27 mm Minimaler Durchmesser der Wellenschulter |
| 28 mm Maximaler Durchmesser der Wellenschulter |
| 3 mm Minimaler axialer Freiraum |
| 3.700 N Ermüdungsgrenzbelastung, radial |
| 32.500 N Statische Tragzahl, radial |
| 34.000 N Dynamische Tragzahl, radial |
| 36,1 mm Führungsborddurchmesser des Innenringes |
| 44 mm Minimaler Durchmesser der Gehäuseschulter |
| 45 mm Maximaler Durchmesser der Gehäuseschulter |
| 47 mm Minimaler Durchmesser der Gehäuseschulter |
| 52 mm Außendurchmesser |
| 9.700 1/min Thermische Bezugsdrehzahl |
| C 0r 32.500 N Statische Tragzahl, radial |
| C a min 2 mm Minimaler axialer Freiraum |
| C b min 3 mm Minimaler axialer Freiraum |
| C r 34.000 N Dynamische Tragzahl, radial |
| C ur 3.700 N Ermüdungsgrenzbelastung, radial |
| D 52 mm Außendurchmesser |
| D a max 45 mm Maximaler Durchmesser der Gehäuseschulter |
| D a min 44 mm Minimaler Durchmesser der Gehäuseschulter |
| D b min 47 mm Minimaler Durchmesser der Gehäuseschulter |
| T max 120 °C Betriebstemperatur max. |
| T min -30 °C Betriebstemperatur min. |
| T2FB020 Vergleichsbezeichnung nach ISO 10317 und ISO 355 |
| Y 0 1,1 Statischer Axiallastfaktor |
| Y 2 Dynamischer Axiallastfaktor |
| a 12 mm Abstand Druckkegelspitze |
| d =1 36,1 mm Führungsborddurchmesser des Innenringes |
| d =20 mm Bohrungsdurchmesser |
| d =a max 28 mm Maximaler Durchmesser der Wellenschulter |
| d =b min 27 mm Minimaler Durchmesser der Wellenschulter |
| e 0,3 Grenzwert für Fa/Fr für die Anwendbarkeit der versch. Werte der Faktoren X und Y |
| n G 15.600 1/min Grenzdrehzahl |
| n ϑr 9.700 1/min Thermische Bezugsdrehzahl |
| r 1, 2 min 1,5 mm Minimaler Kantenabstand an der breiten Stirnseite des Innenringes |
| r 3, 4 min 1,5 mm Minimaler Kantenabstand an der breiten Stirnseite des Außenringes |
| r a max 1,5 mm Maximaler Hohlkehlradius an der Welle |
| r b max 1,5 mm Maximaler Hohlkehlradius am Gehäuse |
| ≈m 0,168 kg Einzelgewicht |
Die folgenden Produkte stellen Variationen zum ausgewählten Hauptprodukt dar.
The following products are variations of the main product.
| Name | Marke/Manufacturer | Qty | Verfügbarkeit/Availability |
|---|---|---|---|
| 30304 | NKE | 79 | Ab Lager/In Stock |
| 30304J | NSK | 46 | Ab Lager/In Stock |
| 30304 | TIM | 247 | Ab Lager/In Stock |
| 30304JV | NIL | 161 | Ab Lager/In Stock |
| 30304J | NAC | 152 | Ab Lager/In Stock |
| 30304 | SKF | 210 | Ab Lager/In Stock |
| 30304 | ZEN | 6 | Ab Lager/In Stock |
