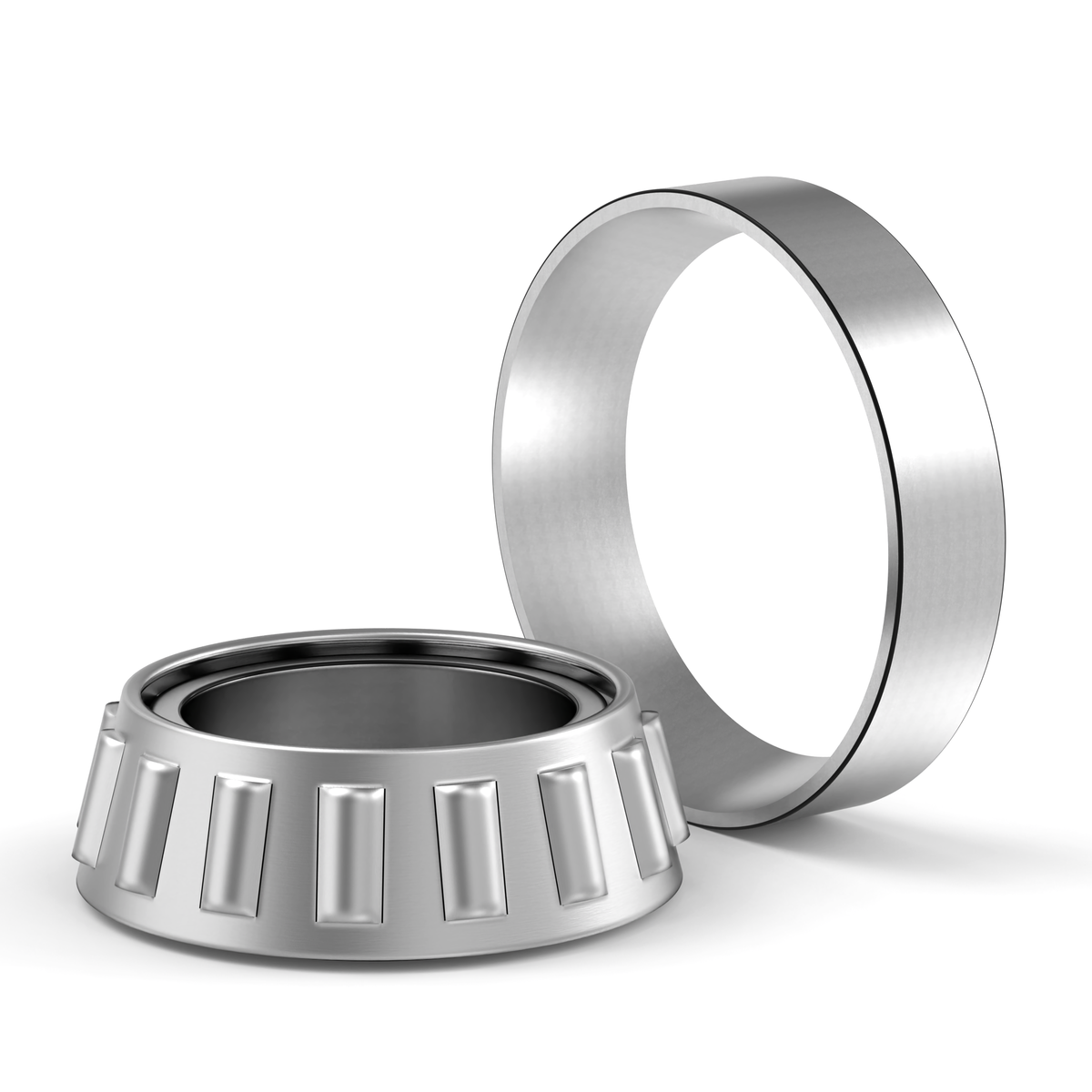

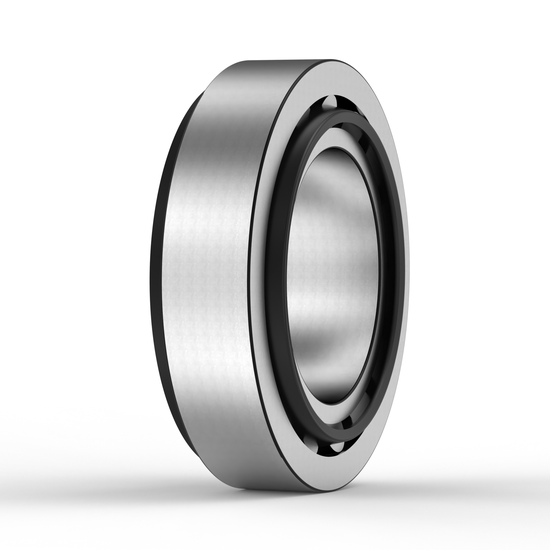

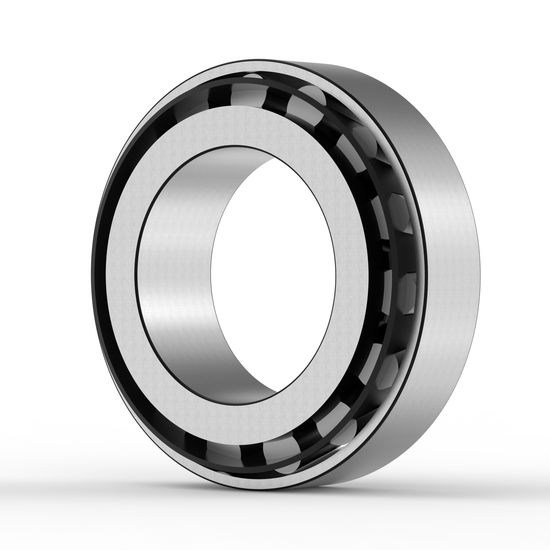

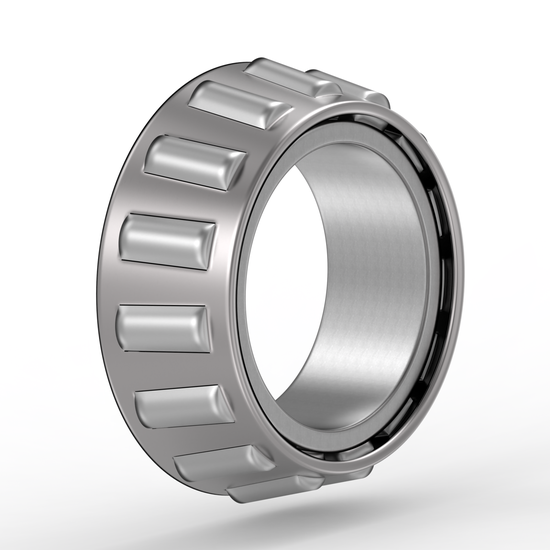

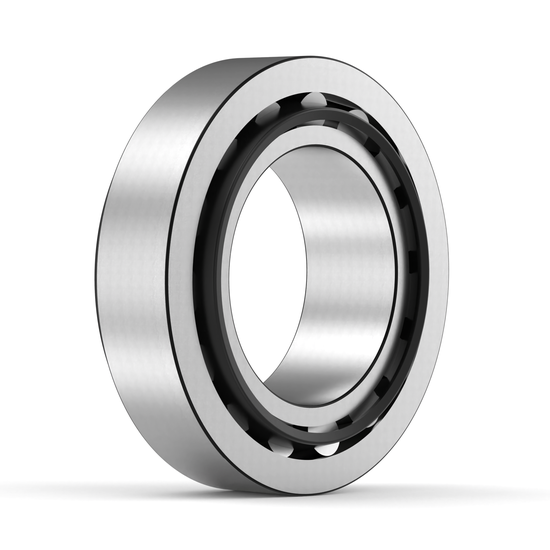

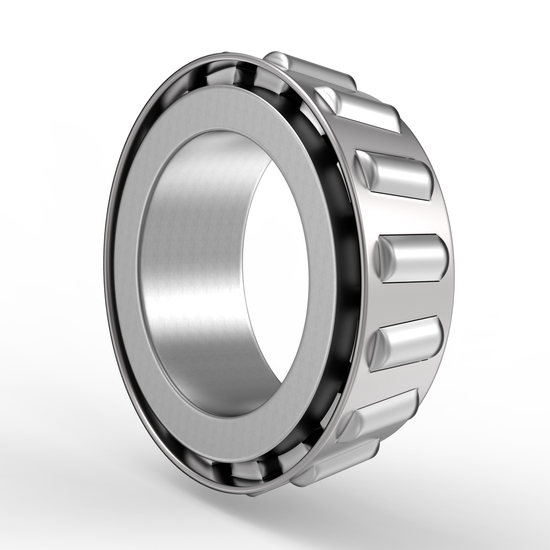

30205-XL FAG
Translation missing: cs.product_types.KegelrollenlagerSatz von FAG
25 x 52 x 15 mm (dxDxb)
| Menge | Rabatt | |
|---|---|---|
| 7 | min. 1% | |
| 13 | min. 2% | |
| 20 | min. 3% |
Technische Basisdaten
| Breitenmaße: Innenring (B) mm 15,00 |
| EAN: 4047643099462 |
| Hersteller: FAG |
| Produkttyp: Kegelrollenlager einreihig |
| Synonym: 0783644850000 30205 |
| Typenkennzeichnung: 30205-XL FAG |
| Anordnung: Standardausführung |
| Artikelumfang: komplettes Kegelrollenlager |
| Außendurchmesser: 52 |
| Breitenmaße: B 15 mm des Innenringes |
| Breite: 15 |
| Breitenmaße: C 13 mm des Außenringes |
| Gewicht: 0.152 g |
| Gewicht: 0.152 |
| Innendurchmesser: 25 |
| Käfig: Stahlblechkäfig |
| Rollenreihen: einreihiges Lager |
| Breitenmaße: T 16,25 mm des Lagers |
| Temperaturbereich: -30 bis +120 °C |
| Toleranzklasse: Toleranzklasse P0/PN bzw. ABEC 1 |
Erweiterte technische Daten
| Außenmaße:(D) Zoll 2.0472 |
| Außenmaße:(D) mm 52,00 |
| Begrenzungsdrehzahl (n G) "18000.0000" |
| Breitenmaße:(B) Zoll 0.6398 |
| Breitenmaße:(B) mm 16,25 |
| ECLASS number 23-05-09-10 |
| ECLASS2 number 23-05-09-10 |
| Einzelgewicht in (kg): 0.16 |
| Grundstatische Tragzahl, radial (C 0r) "35500.0000" |
| Innenmaße:(d) Zoll 0.9843 |
| Innenmaße:(d) mm 25,00 |
| Medias beschreibung Kegelrollenlager 302, Hauptabmessungen nach DIN ISO 355 / DIN 720, zerlegbar, angestellt oder paarweise |
| Präzision Standardpräzision |
| Radial Dynamic Load Rating Cr (N) 38500 |
| Radial Static Load Rating C0r (N) 35500 |
| Thermische Drehzahlgrenze (n ϑr) "9100.0000" |
| XL X Life |
| -30 °C Betriebstemperatur min. |
| 0,37 Grenzwert für Fa/Fr für die Anwendbarkeit der versch. Werte der Faktoren X und Y |
| 0,88 Statischer Axiallastfaktor |
| 1 mm Maximaler Hohlkehlradius am Gehäuse |
| 1 mm Maximaler Hohlkehlradius an der Welle |
| 1 mm Minimaler Kantenabstand an der breiten Stirnseite des Außenringes |
| 1 mm Minimaler Kantenabstand an der breiten Stirnseite des Innenringes |
| 1,6 Dynamischer Axiallastfaktor |
| 120 °C Betriebstemperatur max. |
| 13 mm Abstand Druckkegelspitze |
| 13 mm Breite des Außenringes |
| 15 mm Breite des Innenringes |
| 153,83 g Gewicht |
| 16,25 mm Breite des Lagers |
| 18.000 1/min Grenzdrehzahl |
| 2 mm Minimaler axialer Freiraum |
| 25 mm Bohrungsdurchmesser |
| 3 mm Minimaler axialer Freiraum |
| 31 mm Maximaler Durchmesser der Wellenschulter |
| 31 mm Minimaler Durchmesser der Wellenschulter |
| 35.500 N Statische Tragzahl, radial |
| 38,5 mm Führungsborddurchmesser des Innenringes |
| 38.500 N Dynamische Tragzahl, radial |
| 44 mm Minimaler Durchmesser der Gehäuseschulter |
| 46 mm Maximaler Durchmesser der Gehäuseschulter |
| 48 mm Minimaler Durchmesser der Gehäuseschulter |
| 5.200 N Ermüdungsgrenzbelastung, radial |
| 52 mm Außendurchmesser |
| 9.100 1/min Thermische Bezugsdrehzahl |
| C 0r 35.500 N Statische Tragzahl, radial |
| C a min 2 mm Minimaler axialer Freiraum |
| C b min 3 mm Minimaler axialer Freiraum |
| C r 38.500 N Dynamische Tragzahl, radial |
| C ur 5.200 N Ermüdungsgrenzbelastung, radial |
| D 52 mm Außendurchmesser |
| D a max 46 mm Maximaler Durchmesser der Gehäuseschulter |
| D a min 44 mm Minimaler Durchmesser der Gehäuseschulter |
| D b min 48 mm Minimaler Durchmesser der Gehäuseschulter |
| T max 120 °C Betriebstemperatur max. |
| T min -30 °C Betriebstemperatur min. |
| T3CC025 Vergleichsbezeichnung nach ISO 10317 und ISO 355 |
| Y 0 0,88 Statischer Axiallastfaktor |
| Y 1,6 Dynamischer Axiallastfaktor |
| a 13 mm Abstand Druckkegelspitze |
| d =1 38,5 mm Führungsborddurchmesser des Innenringes |
| d =25 mm Bohrungsdurchmesser |
| d =a max 31 mm Maximaler Durchmesser der Wellenschulter |
| d =b min 31 mm Minimaler Durchmesser der Wellenschulter |
| e 0,37 Grenzwert für Fa/Fr für die Anwendbarkeit der versch. Werte der Faktoren X und Y |
| n G 18.000 1/min Grenzdrehzahl |
| n ϑr 9.100 1/min Thermische Bezugsdrehzahl |
| r 1, 2 min 1 mm Minimaler Kantenabstand an der breiten Stirnseite des Innenringes |
| r 3, 4 min 1 mm Minimaler Kantenabstand an der breiten Stirnseite des Außenringes |
| r a max 1 mm Maximaler Hohlkehlradius an der Welle |
| r b max 1 mm Maximaler Hohlkehlradius am Gehäuse |
| ≈m 153,83 g Einzelgewicht |
Die folgenden Produkte stellen Variationen zum ausgewählten Hauptprodukt dar.
The following products are variations of the main product.
| Name | Marke/Manufacturer | Qty | Verfügbarkeit/Availability |
|---|---|---|---|
| 30205 | CFC | 464 | Ab Lager/In Stock |
| 30205 | NKE | 547 | Ab Lager/In Stock |
| 30205JV | NIL | 86 | Ab Lager/In Stock |
| 30205-DY | FAG | 936 | Ab Lager/In Stock |
| 30205J | NAC | 274 | Ab Lager/In Stock |
| 30205 | TIM | 165 | Ab Lager/In Stock |
| 30205AV | NIL | 2270 | Ab Lager/In Stock |
| 30205J2/Q | SKF | 1440 | Ab Lager/In Stock |
| 30205J | NSK | 75 | Ab Lager/In Stock |
| 30205 | ZEN | 110 | Ab Lager/In Stock |
Prosím, vezměte na vědomí naše speciální podmínky pro přepravu lineární techniky
Dopravní podmínky v Německu
| Dopravní metoda | Náklady včetně DPH* | Doba dodání a doručení | Poslední možný čas objednání |
| Odběr na vyžádání | Zdarma | Dohodou v Bochumi, PSČ 44797 | Pondělí - pátek do 14:00 hod. |
| DHL Standard | 6,99 € do 25 € objednávky | Obyčejně 1-2 pracovní dny | Pondělí - pátek do 16:30 hod. |
| DHL Standard | 5,98 € od 25 € objednávky | Obyčejně 1-2 pracovní dny | Pondělí - pátek do 16:30 hod. |
| DHL Standard | 3,99 € od 99 € objednávky | Obyčejně 1-2 pracovní dny | Pondělí - pátek do 16:30 hod. |
| UPS Express Saver | 5,99 € od 99 € objednávky | Obyčejně následující pracovní den | Pondělí - pátek do 20:00 hod. |
| UPS Express Saver | 9,49 € od 25 € objednávky | Obyčejně následující pracovní den | Pondělí - pátek do 20:00 hod. |
| UPS Express Saver | 9,99 € do 25 € objednávky | Obyčejně následující pracovní den | Pondělí - pátek do 20:00 hod. |
| UPS Express | 19,90 € | Následující pracovní den do 12:00 hod. | Pondělí - pátek do 16:00 hod. |
| DHL Express | 32,10 € | Následující pracovní den | Pondělí - pátek do 16:00 hod. |
| UPS Weekend Express | Na vyžádání | Doručení v sobotu do 12:00 hod. | Pátek do 19:00 hod. |
* Pro každý balík platí celková maximální hmotnost 29 kilogramů. Nad to mohou být účtovány opakované přepravní poplatky.
Dopravní podmínky pro Rakousko, Polsko, Českou republiku, Maďarsko, Francii, Belgii, Nizozemsko
| Dopravní metoda | Náklady včetně DPH* | Doba dodání a doručení | Poslední možný čas objednání |
| Odběr na vyžádání | Zdarma | Dohodou v Bochumi, PSČ 44797 | Pondělí - pátek do 14:00 hod. |
| DHL Standard | 10,99 € do 25 € objednávky | Obyčejně 1-2 pracovní dny | Pondělí - pátek do 16:30 hod. |
| UPS Express | 29,90 € | Následující pracovní den do 12:00 hod. | Pondělí - pátek do 15:00 hod. |
| DHL Express | 39,99 € | Následující pracovní den | Pondělí - pátek do 15:00 hod. |
* Pro každý balík platí celková maximální hmotnost 29 kilogramů. Nad to mohou být účtovány opakované přepravní poplatky.
Kurýrní doručení pro doručení v den objednání nebo následující den
| Poloměr (vzdálenost vzdušnou čarou - základní poštovní směrovací číslo: 44797, Bochum) | Náklady (Kurýrní expres) |
| do 50 km | 55 € |
| do 80 km | 80 € |
| do 120 km | 115 € |
| do 180 km | 165 € |
| do 240 km | 195 € |
| do 300 km | 235 € |
| nad 300 km | Na vyžádání |
Způsoby platby
Naše možnosti platby při objednávce v našem obchodě. Po zadání fakturační a dodací adresy budete požádáni o vybrání požadované metody platby.
| Způsob platby | Dostupnost |
| Koupě na fakturu | ✓ Pro firmy a spotřebitele |
| Klarna | ✓ Pro firmy a spotřebitele |
| Paypal | ✓ Pro firmy a spotřebitele |
| American Express | ✓ Pro firmy a spotřebitele |
| Visa | ✓ Pro firmy a spotřebitele |
| Mastercard | ✓ Pro firmy a spotřebitele |
Rádi Vám připravíme nabídku a zodpovíme všechny otázky týkající se naší nabídky. Budeme se těšit na Vaši e-mailovou zprávu na kundenservice@motionparts.de.
Tabulka porovnání označení našich kuličkových ložisek a válečkových ložisek
Seznam přepisování následujících označení na této stránce vám pomůže přepisovat nejběžnější označení radiálních ložisek různých výrobců mezi sebou. Pokud uvidíte v následující tabulce symbol "•", znamená to, že příslušné označení není výrobcem explicitně uvedeno, pokud je vůbec dostupné. Označení s pomlčkou "–" se nepoužívají.
| Charakteristika | FAG | NACHI | NKE | NSK | NTN | SKF | SNR | ZEN | ||
| Obecné | 1 / 2 krycího víka | Z / 2Z | Z(E) / ZZ(E) | Z / 2Z | Z / ZZ | Z / ZZ | Z / 2Z | Z / ZZ | Z / ZZ | |
| 1 / 2 těsnicího víka | RSR / 2RSR HRS / 2HRS |
NSL / 2NSL NSE(9) / 2NSE(9) |
RSR / 2RSR RS2 / 2RS2 |
DU / DDU | LU / LLU | RS1 / 2RS1 RSH / 2RSH |
E / EE | RS / 2RS | ||
| 1 / 2 nízkotřeního těsnění | – | – | – | – | – | RSL / 2RSL | – | – | ||
| 1 / 2 bezdotykového těsnění | BRS / 2BRS | NKE(9) / 2NKE(9) | – | V / VV | LB / LLB | RZ / 2RZ | – | DU / 2DU | ||
| Zvýšený radiační vůle | C3 | C3 | C3 | C3 | C3 | C3 | J30 | C3 | ||
| Válečková ložiska | Plastový klec | TVP2 | G | TVP, TVP3 | T, T7 | T2 | P, PH | G15 | – | |
| Ocelový klec | –, (JP1) | J | • | W | J | J | G13, G28 | – | ||
| Měděný klec | M1, M1A | MY, M2 | M, M6, MA | M | L1 | MA, M, ML | M | – | ||
| Zesílená vnitřní konstrukce | E, EX | E | E | E | E | EC | E | – | ||
| Pendlová ložiska | Plastový klec | TVPB | – | – | H | – | – | – | – | |
| Ocelový klec | • | • | CE, • | C, CD, EA, J | J | C(J), CC | A | – | ||
| Měděný klec | MA, M, MB | • | MB | CAM, M, MB | L1 | CA, CAC | M, MB | – | ||
| Mazací drážky a otvory | S, • | W33 | W33 | E4, W33 | D1 | W33 | B33 | – | ||
| Zesílená vnitřní konstrukce | E, E1 | EXQ | E | E, • | E | E | E | – | ||
| Vibrace při sítkovém použití | T41A, T41D | V | SQ34 | U15VS, VB | UAVS1 | VA405, VA406 |
F800 | – | ||
| Pendlová kuličková ložiska | Plastový klec | (TV), TVH | G | TV | TNG | TNH | TN, TN9 | G14, G15 | TNH | |
| Ocelový klec | –, (•) | • | • | J, • | • | J, • | • | • | ||
| Měděný klec | M | – | – | M | M | M | M | – | ||
| Kónická válečková ložiska (metrická) | Změněná vnitřní konstrukce | A | – | – | HR... | – | A | A, C, V | – | |
| Zvětšený úhel skluzu | B | – | B | C, D | C | B | B | – | ||
| ISO vnější rozměry | X | J | X | X | X, U | X | X | – | ||
| Rovinná kuličková ložiska | Plastový klec | TVH | G | TV | TNG | T2 | TN9 | G14, G15 | T9H | |
| Tvrdá tkanina klece | TB | – | TB | – | – | – | – | PEEK | ||
| Ocelový klec | • | • | • | • | J | • | • | • | ||
| Měděný klec | M, MA | M | M, MA | M | L1 | M, MA | MA, M, MB | M | ||
| Zesílená vnitřní konstrukce | B, C | – | – | – | – | E | A | – | ||
| Dvouradová kuličková ložiska | Úhel skluzu 25° | B | – | – | B | • | – | A | – | |
| Úhel skluzu 30° | BD | A | – | – | – | A | – | – | ||
| Úhel skluzu 32° | – | – | B | • | – | A | B | – | ||
| Úhel skluzu 35° | • | – | • | – | – | – | – | – | ||
| Úhel skluzu 40° | – | B | – | – | – | – | – | • | ||
| Úhel skluzu 45° + dělený vnitřní kroužek | DA | – | D | – | – | D | – | – | ||
| Ocelový klec | • | • | • | J, • | • | J1, • | • | – | ||
| Plastový klec | TVH | – | TV | TNG | – | TN9 | G14, G15 | – | ||
| Měděný klec | M, MA | – | M | M | – | M, MA | M | – | ||
| Všechny údaje v tomto seznamu přepisu jsou bez záruky. V případě pochybností se obraťte na výrobce. | ||||||||||
