Kuličkové ložisko DIN 625
Ihre Vorteile bei Motionparts
- Taggleicher Versand bei Bestellung Mo-Fr bis 20 Uhr.
- Standard Expressversand mit UPS Express Saver.
- Kostenlose Sonderbeschaffung für alle Artikel.
- Erhalten Sie ihr Angebot innerhalb weniger Minuten.
- Beratung durch unseren technischen Service.
DIN 625 Kugellager anfragen

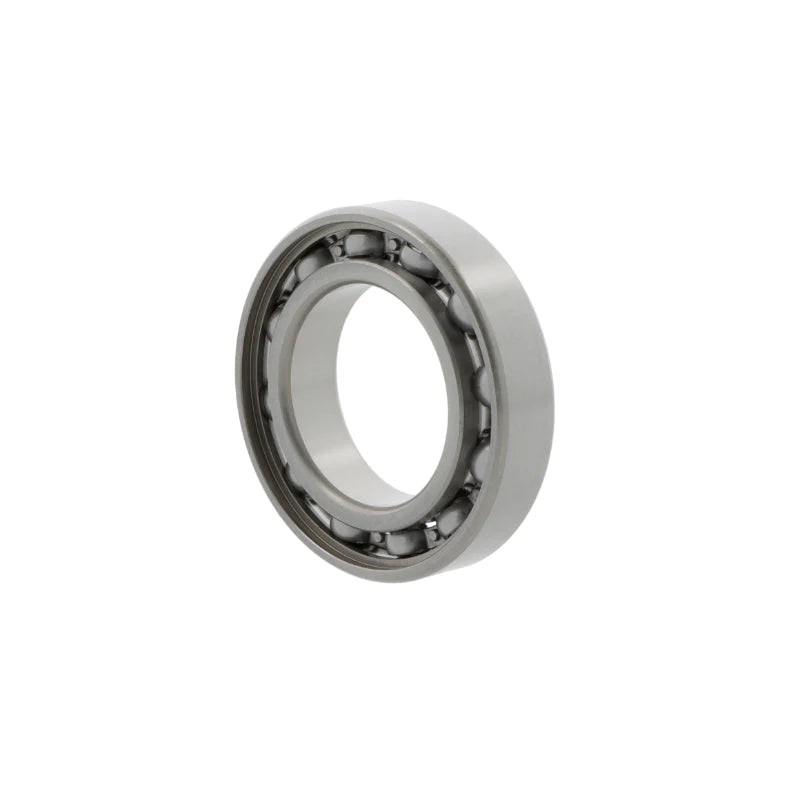

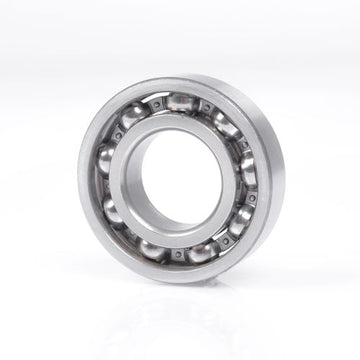

DIN 625 Rillenkugellager bei Motionparts kaufen
Motionparts bietet über 2000 DIN 625 standardisierte Kugellager an. Rillenkugellager und andere Wälzlager können Sie bei Motionparts ohne Konto oder Anmeldung über unsern Online Shop bestellen. Als Zahlungsmöglichkeiten bieten wir Ihnen Paypal, Klarna, Kreditkarten oder Rechnungskauf für Firmen an. Alternativ zur Bestellung in unserem Shop können Sie uns Ihre Bestellung per E-Mail einreichen.
Unser DIN 625 Rillenkugellager Sortiment
Motionparts bietet eine große Auswahl an DIN 625 Rillenkugellagern in verschiedenen Versionen. DIN 625 genormte Rillenkugellager sind offen oder mit Abdichtung erhältlich. Darüber hinaus bieten wir eine große Auswahl an Lagerwerkstoffen an. Auch in unserem Sortiment an Lagergehäusen finden Sie die richtige Lösung für Ihre Anwendung. Wir bieten eine große Auswahl an Gehäusen in verschiedenen Ausführungen und Materialien.
Was ist die DIN 625 Norm für Rillenkugellager?
Die DIN 625 ist eine Norm, die die Maße und Toleranzen von Rillenkugellagern festlegt. Diese Maße werden in Millimetern angegeben. Die Norm wird manchmal auch als ISO 3408 bezeichnet, die die Anpassung der DIN 625 durch die Internationale Organisation für Normung darstellt.
DIN 625-Rillenkugellager werden in einer Vielzahl industrieller Anwendungen eingesetzt, z. B. in der Automobilindustrie, der Luft- und Raumfahrt und in Präzisionsmaschinen.
DIN 625-1ist die Norm, die Maße und Toleranzen von einreihigen Rillenkugellagern festlegt.
DIN 625-2 ist eine Ergänzungsnorm, die Maße und Toleranzen für zweireihige Rillenkugellager festlegt.
DIN 625-3 ist die Norm,die Maße und Toleranzen von Rillenkugellagern mit Flansch am Außenring festlegt.
Najít správný kuličkový ložiskový prvek DIN 625
Pro nalezení požadovaného výrobku potřebujete dvě klíčové informace o produktu. Za prvé vám pomohou údaje v milimetrech o vnějším a vnitřním průměru a také o šířce. Dále je důležité těsnění vašeho ložiska. DIN 625 kuličková ložiska jsou obvykle dostupná bez krytu, s těsněním 2Z (ocelový plech) nebo s těsněním 2RS. Kromě toho jsou tato kuličková ložiska k dispozici s vyšším vůlem ložiska (C3, C4, C5) nebo s nižším vůlem ložiska (C1, C2).
Rozměry a tolerance normy DIN 625 pro kuličková ložiska
Norma stanovuje rozměry vnitřních a vnějších kroužků a samotných kuliček. Pro každou velikost jsou stanoveny pevné rozměry pro vnitřní a vnější průměr a také pro šířku. To znamená, že kuličková ložiska každé velikosti jsou vždy vzájemně vyměnitelná, bez ohledu na výrobce. Navíc první dvě číslice velikosti vždy určují, ke kterému typu a sérii patří.
Die in der Norm DIN 625 festgelegten Abmessungen für Rillenkugellager sind wie folgt:
- Innerer Durchmesser: 3 mm bis 1500 mm
- Außendurchmesser: 10mm bis 1820 mm
- Breite: 7 mm bis 140 mm
Tolerance stanovené normou DIN 625 jsou následující:
- Vnitřní průměr: +0,013 mm/-0,013 mm
- Vnější průměr: +0,017 mm/-0,017 mm
- Průměr kuličky: +0,013 mm/-0,012 mm
Další normové třídy
- DIN 5401 - Těsnicí kroužky pro radiální ložiska
- DIN 5402-1 - Ložiskové pouzdro, dělené stojanové pouzdro, jednodílné
- DIN 5402-2 - Ložiskové pouzdro, dělené stojanové pouzdro, dvoudílné
- DIN 628 - Kuželová kuličková ložiska
- DIN 615 - Ramenní kuličková ložiska
- DIN 630 - Kuličková ložiska s kyvadlovým kroužkem
- DIN 617 - Jehlová ložiska
- DIN 711 - Axialní kuličková ložiska
- DIN 720 - Kuželová válečková ložiska
- DIN 722 - Kuželová válečková ložiska, jednořadá
Tabulka řad DIN 625 kuličkových ložisek s drážkou
Zde naleznete tabulku dostupných řad DIN 625 kuličkových ložisek. Uvedené rozměry v pohledu se skládají z vnitřního průměru (d), vnějšího průměru (D) a šířky (B). Pro dotazy týkající se alternativních výrobků a označení nás prosím kontaktujte e-mailem na adrese verkauf@motionparts.de.
Vnitřní průměr 3-35 mm
| D | D | B | provedení |
|---|---|---|---|
| 3 | 10 | 4 | 623 |
| 3 | 9 | 2,5 | 618/4 |
| 4 | 11 | 4 | 619/4 |
| 4 | 13 | 5 | 624 |
| 4 | 16 | 5 | 634 |
| 4 | 11 | 3 | 618/5 |
| 5 | 13 | 4 | 619/5 |
| 5 | 16 | 5 | 625 |
| 5 | 19 | 6 | 635 |
| 5 | 13 | 3,5 | 618/6 |
| 6 | 15 | 5 | 619/6 |
| 6 | 19 | 6 | 626 |
| 6 | 14 | 3,5 | 618/7 |
| 7 | 17 | 5 | 619/7 |
| 7 | 19 | 6 | 607 |
| 7 | 22 | 7 | 627 |
| 8 | 16 | 4 | 618/8 |
| 8 | 19 | 6 | 619/8 |
| 8 | 22 | 7 | 608 |
| 8 | 17 | 4 | 618/9 |
| 9 | 20 | 6 | 619/9 |
| 9 | 24 | 7 | 609 |
| 9 | 26 | 8 | 629 |
| 9 | 19 | 5 | 61800 |
| 10 | 22 | 6 | 61900 |
| 10 | 26 | 8 | 6000 |
| 10 | 30 | 9 | 6200 |
| 10 | 35 | 11 | 6300 |
| 10 | 21 | 5 | 61801 |
| 12 | 28 | 8 | 6001 |
| 12 | 32 | 10 | 6201 |
| 12 | 37 | 12 | 6301 |
| 12 | 24 | 5 | 61802 |
| 12 | 32 | 8 | 16002 |
| 15 | 32 | 9 | 6002 |
| 15 | 35 | 11 | 6202 |
| 15 | 42 | 13 | 6302 |
| 17 | 26 | 5 | 61803 |
| 17 | 35 | 8 | 16003 |
| 17 | 35 | 10 | 6003 |
| 17 | 40 | 12 | 6203 |
| 17 | 47 | 14 | 6303 |
| 17 | 62 | 17 | 6403 |
| 20 | 32 | 7 | 61804 |
| 20 | 42 | 8 | 16004 |
| 20 | 42 | 12 | 6004 |
| 20 | 47 | 14 | 6204 |
| 20 | 52 | 15 | 6304 |
| 20 | 72 | 19 | 6404 |
| 25 | 37 | 7 | 61805 |
| 25 | 47 | 8 | 16005 |
| 25 | 47 | 12 | 6005 |
| 25 | 52 | 15 | 6205 |
| 25 | 62 | 17 | 6305 |
| 25 | 80 | 21 | 6405 |
| 30 | 42 | 7 | 61806 |
| 30 | 55 | 9 | 16006 |
| 30 | 55 | 13 | 6006 |
| 30 | 62 | 16 | 6206 |
| 30 | 72 | 19 | 6306 |
| 30 | 90 | 23 | 6406 |
| 35 | 47 | 7 | 61807 |
| 35 | 62 | 9 | 16007 |
| 35 | 62 | 14 | 6007 |
| 35 | 72 | 17 | 6207 |
Vnitřní průměr 35-90 mm
| D | D | B | Ausführung |
|---|---|---|---|
| 35 | 100 | 25 | 6407 |
| 35 | 80 | 21 | 6307 |
| 40 | 52 | 7 | 61808 |
| 40 | 68 | 9 | 16008 |
| 40 | 68 | 15 | 6008 |
| 40 | 80 | 18 | 6208 |
| 40 | 90 | 23 | 6308 |
| 40 | 110 | 27 | 6408 |
| 45 | 58 | 7 | 61809 |
| 45 | 75 | 10 | 16009 |
| 45 | 75 | 16 | 6009 |
| 45 | 85 | 19 | 6209 |
| 45 | 100 | 25 | 6309 |
| 45 | 120 | 29 | 6409 |
| 50 | 65 | 7 | 61810 |
| 50 | 80 | 10 | 16010 |
| 50 | 80 | 16 | 6010 |
| 50 | 90 | 20 | 6210 |
| 50 | 110 | 27 | 6310 |
| 50 | 130 | 31 | 6410 |
| 55 | 72 | 9 | 61811 |
| 55 | 90 | 11 | 16011 |
| 55 | 90 | 18 | 6011 |
| 55 | 100 | 21 | 6211 |
| 55 | 120 | 29 | 6311 |
| 55 | 140 | 33 | 6411 |
| 60 | 78 | 10 | 61812 |
| 60 | 95 | 11 | 16012 |
| 60 | 95 | 18 | 6012 |
| 60 | 110 | 22 | 6212 |
| 60 | 130 | 31 | 6312 |
| 60 | 150 | 35 | 6412 |
| 65 | 85 | 10 | 61813 |
| 65 | 100 | 11 | 16013 |
| 65 | 100 | 18 | 6013 |
| 65 | 120 | 23 | 6213 |
| 65 | 140 | 33 | 6313 |
| 65 | 160 | 37 | 6413 |
| 70 | 90 | 10 | 61814 |
| 70 | 110 | 13 | 16014 |
| 70 | 110 | 20 | 6014 |
| 70 | 125 | 24 | 6214 |
| 70 | 150 | 35 | 6314 |
| 70 | 180 | 42 | 6414 |
| 75 | 95 | 10 | 61815 |
| 75 | 115 | 13 | 16015 |
| 75 | 115 | 20 | 6015 |
| 75 | 130 | 25 | 6215 |
| 75 | 160 | 37 | 6315 |
| 75 | 190 | 45 | 6415 |
| 80 | 100 | 10 | 61816 |
| 80 | 125 | 14 | 16016 |
| 80 | 125 | 22 | 6016 |
| 80 | 140 | 26 | 6216 |
| 80 | 170 | 39 | 6316 |
| 80 | 200 | 48 | 6416 |
| 85 | 110 | 13 | 61817 |
| 85 | 130 | 14 | 16017 |
| 85 | 130 | 22 | 6017 |
| 85 | 150 | 28 | 6217 |
| 85 | 180 | 41 | 6317 |
| 85 | 210 | 52 | 6417 |
| 90 | 115 | 13 | 61818 |
| 90 | 140 | 16 | 16018 |
| 90 | 140 | 24 | 6018 |
Innensurchmesser 90-200 mm
| d | D | B | Ausführung |
|---|---|---|---|
| 90 | 160 | 30 | 6218 |
| 90 | 190 | 43 | 6318 |
| 90 | 225 | 54 | 6418 |
| 95 | 120 | 13 | 61819 |
| 95 | 145 | 16 | 16019 |
| 95 | 145 | 24 | 6019 |
| 95 | 170 | 32 | 6219 |
| 95 | 200 | 45 | 6319 |
| 100 | 125 | 13 | 61820 |
| 100 | 150 | 16 | 16020 |
| 100 | 150 | 24 | 6020 |
| 100 | 180 | 34 | 6220 |
| 100 | 215 | 47 | 6320 |
| 105 | 130 | 13 | 61821 |
| 105 | 160 | 18 | 16021 |
| 105 | 160 | 26 | 6021 |
| 105 | 190 | 36 | 6221 |
| 105 | 225 | 49 | 6321 |
| 110 | 140 | 16 | 61822 |
| 110 | 170 | 19 | 16022 |
| 110 | 170 | 28 | 6022 |
| 110 | 200 | 38 | 6222 |
| 110 | 240 | 50 | 6322 |
| 120 | 150 | 16 | 61824 |
| 120 | 180 | 19 | 16024 |
| 120 | 180 | 28 | 6024 |
| 120 | 215 | 40 | 6224 |
| 120 | 260 | 55 | 6324 |
| 130 | 165 | 18 | 61826 |
| 130 | 200 | 22 | 16026 |
| 130 | 200 | 33 | 6026 |
| 130 | 230 | 40 | 6226 |
| 130 | 280 | 58 | 6326 |
| 140 | 175 | 18 | 61828 |
| 140 | 210 | 22 | 16028 |
| 140 | 210 | 33 | 6028 |
| 140 | 250 | 42 | 6228 |
| 140 | 300 | 62 | 6328 |
| 150 | 190 | 20 | 61830 |
| 150 | 225 | 24 | 16030 |
| 150 | 225 | 35 | 6030 |
| 150 | 270 | 45 | 6230 |
| 150 | 320 | 65 | 6330 |
| 160 | 200 | 20 | 61832 |
| 160 | 240 | 25 | 16032 |
| 160 | 240 | 38 | 6032 |
| 160 | 290 | 48 | 6232 |
| 160 | 340 | 68 | 6332 |
| 170 | 215 | 22 | 61834 |
| 170 | 260 | 28 | 16034 |
| 170 | 260 | 42 | 6034 |
| 170 | 310 | 52 | 6234 |
| 170 | 360 | 72 | 6334 |
| 180 | 225 | 22 | 61836 |
| 180 | 280 | 31 | 16036 |
| 180 | 280 | 46 | 6036 |
| 180 | 320 | 52 | 6236 |
| 180 | 380 | 75 | 6336 |
| 190 | 240 | 24 | 61838 |
| 190 | 290 | 31 | 16038 |
| 190 | 290 | 46 | 6038 |
| 190 | 340 | 55 | 6238 |
| 190 | 400 | 78 | 6338 |
| 200 | 250 | 24 | 61840 |
| 200 | 310 | 34 | 16040 |
Innencurchmesser 200-1500 mm
| d | D | B | Ausführung |
|---|---|---|---|
| 200 | 310 | 51 | 6040 |
| 200 | 360 | 58 | 6240 |
| 220 | 270 | 24 | 61844 |
| 220 | 340 | 37 | 16044 |
| 220 | 340 | 56 | 6044 |
| 220 | 400 | 65 | 6244 |
| 240 | 300 | 28 | 61848 |
| 240 | 360 | 37 | 16048 |
| 240 | 360 | 56 | 6048 |
| 240 | 440 | 72 | 8248 |
| 260 | 320 | 28 | 61852 |
| 260 | 400 | 44 | 16052 |
| 260 | 400 | 65 | 6052 |
| 260 | 480 | 80 | 6252 |
| 280 | 350 | 33 | 61856 |
| 280 | 420 | 44 | 16056 |
| 280 | 420 | 65 | 6056 |
| 280 | 500 | 80 | 6256 |
| 300 | 380 | 38 | 61860 |
| 300 | 460 | 50 | 16060 |
| 300 | 460 | 74 | 6060 |
| 300 | 540 | 85 | 6260 |
| 320 | 400 | 38 | 61864 |
| 320 | 480 | 50 | 16064 |
| 320 | 480 | 74 | 6064 |
| 320 | 580 | 92 | 6264 |
| 340 | 420 | 38 | 61868 |
| 340 | 520 | 57 | 16068 |
| 340 | 520 | 82 | 6068 |
| 360 | 440 | 38 | 61872 |
| 360 | 540 | 57 | 16072 |
| 360 | 540 | 82 | 6072 |
| 380 | 480 | 46 | 61876 |
| 380 | 560 | 57 | 16076 |
| 380 | 560 | 82 | 6076 |
| 400 | 500 | 46 | 61880 |
| 400 | 600 | 90 | 6080 |
| 420 | 520 | 46 | 61884 |
| 420 | 620 | 90 | 6084 |
| 440 | 540 | 46 | 61888 |
| 440 | 650 | 94 | 6088 |
| 460 | 580 | 56 | 61892 |
| 460 | 680 | 100 | 6092 |
| 480 | 600 | 56 | 61896 |
| 480 | 700 | 100 | 6096 |
| 500 | 620 | 56 | 618/500 |
| 500 | 720 | 100 | 60/500 |
| 530 | 650 | 56 | 618/530 |
| 560 | 680 | 56 | 618/560 |
| 600 | 730 | 60 | 618/600 |
| 630 | 780 | 69 | 618/630 |
| 670 | 820 | 69 | 618/670 |
| 710 | 870 | 74 | 618/710 |
| 750 | 920 | 78 | 618/750 |
| 800 | 980 | 82 | 618/800 |
| 850 | 1030 | 82 | 618/850 |
| 900 | 1090 | 85 | 618/900 |
| 950 | 1150 | 90 | 618/950 |
| 1000 | 1220 | 100 | 618/1000 |
| 1060 | 1280 | 100 | 618/1060 |
| 1120 | 1360 | 106 | 618/1120 |
| 1180 | 1420 | 106 | 618/1180 |
| 1250 | 1500 | 112 | 618/1250 |
| 1320 | 1600 | 122 | 618/1320 |
| 1400 | 1700 | 132 | 618/1400 |
| 1500 | 1820 | 140 | 618/1500 |
Často kladené otázky
Was sind die Vorteile von DIN 625 Kugellagern?
DIN 625 Kugellager haben viele Vorteile, wie z.B.:
- Sie sind leicht zu montieren und zu demontieren
- Sie sind sehr robust und langlebig
- Sie haben einen niedrigen Reibungskoeffizienten
- Sie können hohe Drehzahlen bewältigen
- Sie können Fluchtungsfehler der Wellen ausgleichen
- Sie sind sehr widerstandsfähig gegen Stöße und Vibrationen
Wie bestelle ich DIN 625 Kugellager bei Motionparts?
Sie können Ihre DIN 625 Kugellager ganz einfach online ohne Konto bei Motionparts bestellen. Wählen Sie einfach das gewünschte Kugellager aus und legen Sie es in Ihren Warenkorb. Über den Warenkorb können Sie Ihre Bestellung dann abschließen und wir kümmern uns um den Rest. Alternativ können Sie uns auch eine Email mit Ihrer Bestellung an unsere E-Mail Adresse, verkauf@motionparts.de, senden.
Welche Bezahlmethoden gibt es bei Motionparts?
Bei uns können Sie mit Rechnungskauf, Paypal, Klarna oder Kreditkarte bezahlen. Wir bieten auch Finanzierungen über Klarna an. Über Paypal können Sie außerdem unseren Express Checkout nutzen.
Wie viel kostet der Versand?
Die Preise für den Versand nach Deutschland belaufen sich auf 6,99€ bis 1,99€ inklusive Mwst. Der Versand in andere Länder ist ebenfalls möglich, jedoch können jeweilige Preise und Versandzeiten hierbei abweichen.
Wie schnell erhalte ich meine Kugellager?
Mit UPS Express Saver versenden wir Ihre Produkte bei Bestellung bis 20:00 noch am gleichen Tag, sodass Ihre Ware in der Regel am nächsten Arbeitstag ankommt. Mit DPD und DHL wird die Sendung Ihrer Ware in der Regel 1-3 Werktage benötigen.
Wo finde ich weitere technische Informationen zu verschiedenen Rillenkugellager Kategorien?
Wo finde ich weitere Produkt Informationen, wie zum Beispiel Infos zu Toleranz der Drehzahlen, Toleranz der Maße, Gewicht, Richtungen verschiedener aufnehmbarer Kräfte.
